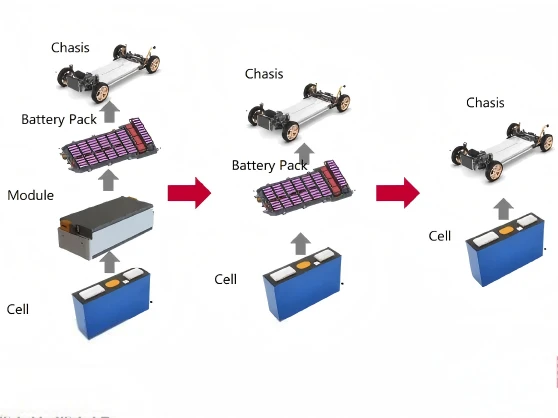

O que é um módulo de bateria de íons de lítio?
A CATL enviou sua primeira bateria-para{1}}embalar em setembro de 2019. No final de 2023, quase metade dos novos veículos de energia vendidos na China haviam abandonado completamente os módulos. É difícil contestar os números, pois-o CTP 3.0 eleva a utilização do volume para 72%, acima dos 55% em designs de primeira-geração. Bateria blade da BYD, pacote estrutural da Tesla, arquitetura CTC da Leapmotor. O impulso da indústria é claramente rumo à ausência de módulos.
Então, por que ainda estamos construindo módulos?
Porque empilhadeiras não são automóveis de passageiros. Nem os AGVs, as locomotivas de mineração ou os rebocadores de aeroporto. E as compensações de engenharia que tornam o CTP brilhante para VEs tornam-no problemático para equipamentos industriais.

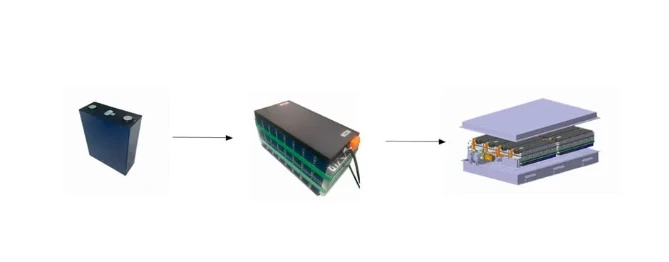

O problema da capacidade de manutenção
O proprietário do Modelo Y não troca sua própria bateria. Eles dirigem até um centro de serviço. A mochila permanece no veículo durante toda a sua vida, a menos que algo catastrófico aconteça.
Um armazém com três turnos não oferece esse luxo. Quando a bateria de uma empilhadeira apresenta um problema às 2 da manhã, alguém precisa diagnosticá-la, isolá-la e, de preferência, consertá-la sem enviar a unidade inteira de volta à fábrica.
É isso que os módulos fazem. Eles criam limites de falha.
Um pacote de empilhadeira 1P48S normalmente opera quatro módulos 12S. Se a célula 37 falhar-e as células falharem, isso é apenas uma realidade estatística em milhares de unidades-você extrai o módulo afetado. Os outros três continuam trabalhando. Tempo de inatividade total: talvez uma hora se você tiver estoque de peças sobressalentes. Compare isso com um pacote CTP onde a célula 37 é estrutural. Você está procurando uma substituição completa do pacote, presumindo que o OEM ofereça suporte ao serviço de campo.
A matemática muda quando o tempo de inatividade custa entre US$ 200 e US$ 400 por hora em um centro de distribuição movimentado. Uma troca de módulo de US$ 3.000 é melhor que uma substituição de pacote de US$ 15.000 mais dois dias de espera pela logística.
O que há realmente dentro
Abra um módulo e você encontrará os suspeitos do costume: células prismáticas (às vezes cilíndricas, dependendo da aplicação), barramentos CCS conectando terminais, uma placa BMS escrava para monitoramento de tensão e temperatura, estrutura de plástico para estrutura, placas finais de metal para compressão. A peça de compressão é importante-as células de lítio incham durante os ciclos de carga e, sem pressão mecânica consistente, você terá problemas de resistência de contato que aceleram a degradação.
O gerenciamento térmico também mora aqui. A maioria dos módulos de empilhadeiras opera com resfriamento passivo ou ar forçado simples. Aplicações-de maior potência-como caminhões retráteis-pesados ou equipamentos de mineração-precisam de refrigeração líquida integrada no nível do módulo. Placas frias, circulação de glicol, tudo bem. A janela operacional de 20-30 graus não é negociável se você deseja o ciclo de vida que a folha de especificações promete.
Nada disso é tecnologia exótica. O que importa é a execução: qualidade da solda nos barramentos, precisão do posicionamento do termistor NTC, especificações de torque no hardware de compressão. A coisa chata que separa um módulo de 2.000 ciclos de um módulo de 3.500 ciclos.
Lógica Industrial vs. Lógica EV
Perspectiva EV
O mundo EV otimiza a densidade de energia e os custos de fabricação em escala. O CTP faz sentido quando você constrói 500.000 embalagens idênticas por ano e seus clientes nunca tocam na bateria.
Perspectiva Industrial
Os equipamentos industriais operam de maneira diferente. Os volumes são mais baixos. As configurações variam-diferentes voltagens, diferentes capacidades, diferentes formatos para diferentes chassis. Um fabricante de baterias personalizadas que atende ao manuseio de materiais precisa da flexibilidade que as arquiteturas CTP lutam para fornecer.
Os módulos oferecem essa flexibilidade. Projete uma plataforma sólida de módulo 12S, valide-a uma vez e, em seguida, configure pacotes de 36V/48V/72V/80V variando a contagem de séries. A carga de qualificação cai drasticamente em comparação com o design de cada pacote do zero.
É por isso que a maioria dos fornecedores industriais de baterias de lítio ainda envia sistemas-baseados em módulos. Não porque estejamos atrasados na curva tecnológica-nós observamos o que a CATL e a BYD estão fazendo tão de perto quanto qualquer um. Porque os requisitos da aplicação são diferentes e a economia favorece soluções diferentes.
O que perguntar ao seu fornecedor
Se você estiver avaliando soluções de bateria de lítio para empilhadeiras, AGVs ou equipamentos similares, as especificações-no nível do módulo informam mais do que o marketing-no nível do pacote. Algumas perguntas que valem a pena serem feitas:
- A correspondência de tensão-a{1}}de célula na inspeção de entrada-quanto mais rigorosa é melhor, 5mV ou menos no nível do módulo sugere um controle de qualidade decente.
- A validação térmica sob carga-solicita dados de teste que mostram a distribuição de temperatura no módulo na corrente nominal. Se eles não conseguirem produzi-lo, isso é um sinal de alerta.
- Os sistemas centralizados-de arquitetura BMS são mais baratos, mas respondem mais lentamente. Distribuído (placa escrava por módulo) custa mais, mas detecta problemas mais rapidamente.
- Modelo de serviço de campo-os módulos podem ser substituídos de forma independente? Qual é o processo de diagnóstico? Eles estocam peças de reposição ou tudo é feito sob encomenda? Qualquer parceiro OEM sério de bateria de lítio deve ter respostas claras para essas perguntas.
Os números principais-ciclo de vida, densidade de energia, preço por kWh-importam menos do que esses detalhes operacionais. Um pacote que atinge as especificações no papel, mas não pode ser reparado com eficiência, é um risco em um ambiente de alta-utilização.
A realidade chata
Construímos módulos porque eles funcionam para os aplicativos que atendemos. A indústria de EV pode perseguir projetos sem módulos porque suas restrições são diferentes. Os equipamentos industriais precisam de capacidade de manutenção, configurabilidade e capacidade de manutenção em campo, e as arquiteturas-baseadas em módulos ainda oferecem melhor.
Isso pode mudar. As técnicas de CTP continuam melhorando e, eventualmente, a lacuna de manutenção poderá diminuir o suficiente para que os ganhos de densidade de energia valham a pena. Mas, por enquanto, se você estiver adquirindo baterias de energia motriz para empilhadeiras ou AGVs ou qualquer equipamento onde o tempo de atividade seja importante, os módulos continuam sendo a escolha pragmática.
Não é glamoroso.
Apenas prático.
